マークⅢ型 スライド式防熱扉

冷蔵〜超低温対応
◎高い安全性と耐久性
◎パワフルな動作性と堅牢性
◎大型重量扉対応型

特徴
MarkⅢは、冷蔵から超低温(マイナス50℃)まで幅広い温度帯をカバーすることが出来る、高い安全性・耐久性等を追求した防熱扉です。
パワフルな動作性と堅牢性を持ち、大型重量扉にも対応いたします。

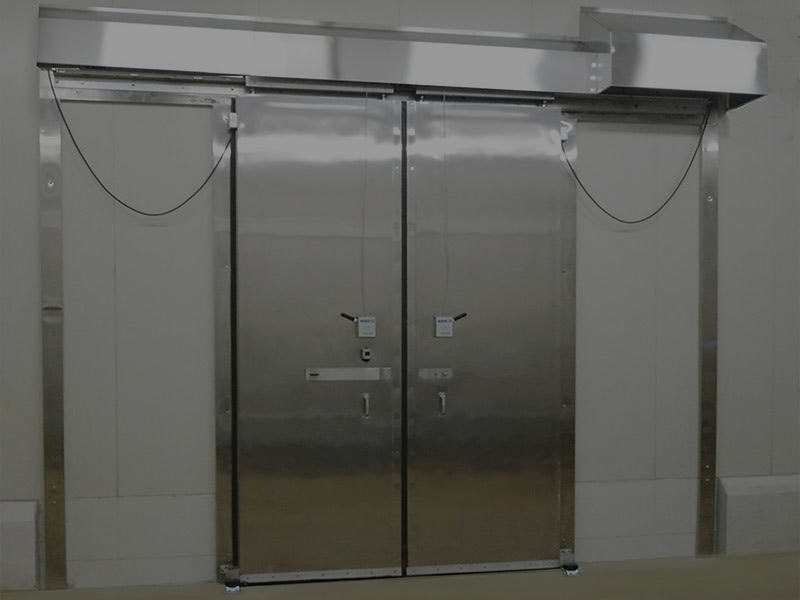

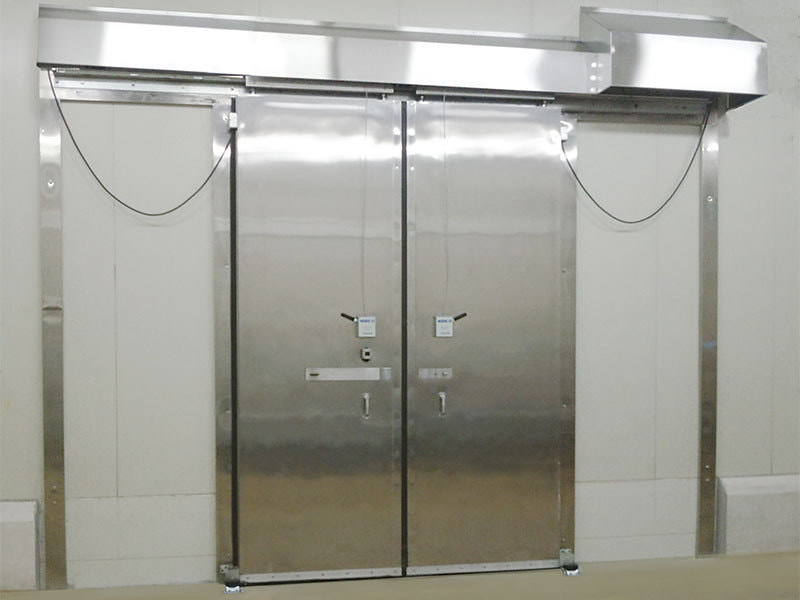

電動両引型(オプションフルカバー仕様)電動両引型(オプションフルカバー仕様)

電動両引
(オプション:フルカバー仕様)

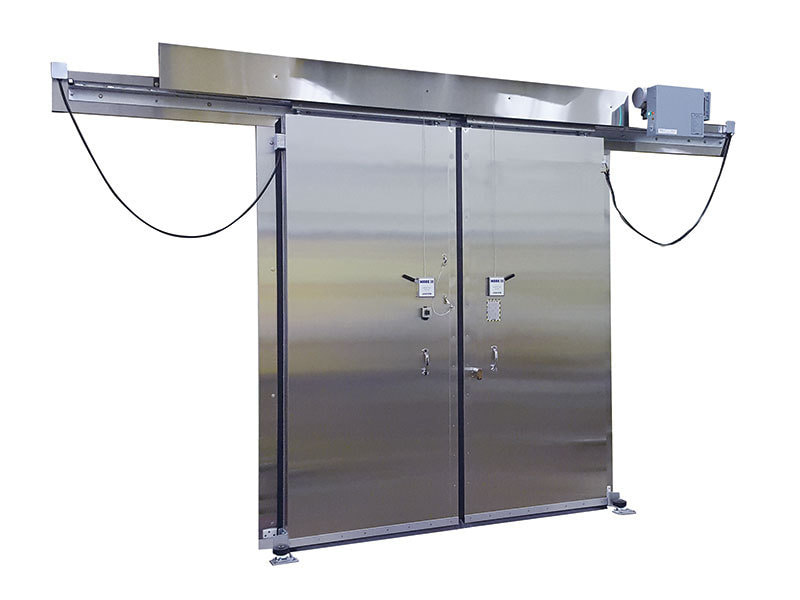

電動両引型電動両引型

電動両引
(標準仕様)

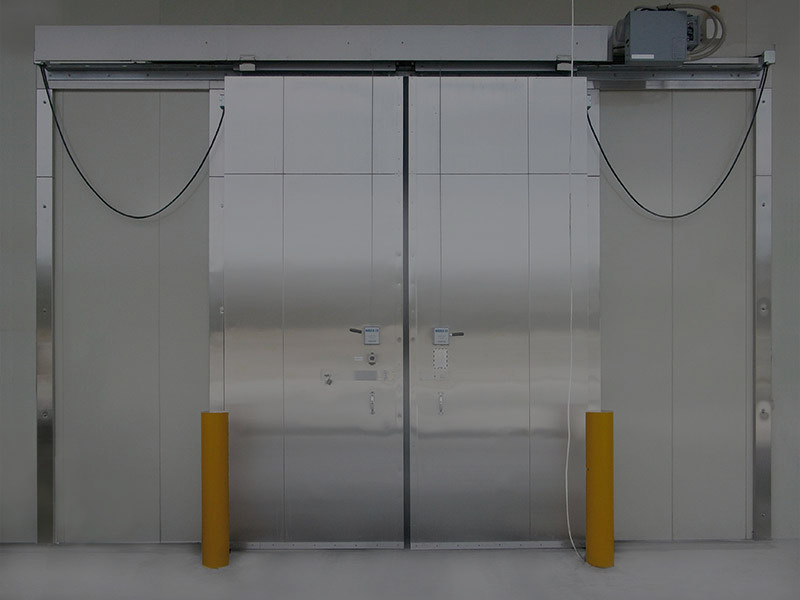

電動両引型電動両引型

電動両引
(標準仕様)

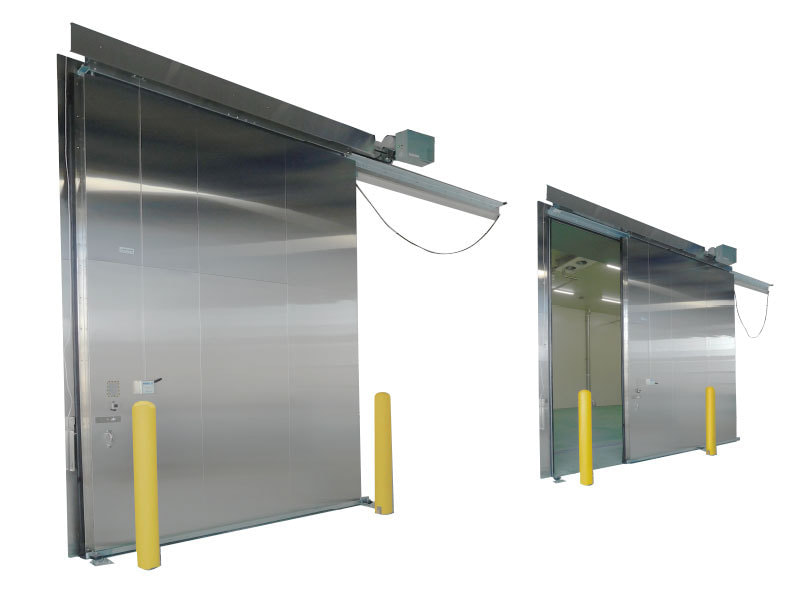

電動片引型電動片引型

電動片引
(標準仕様)

マークⅢ型 スライド式防熱扉 電動式/手動式 標準仕様
 扉本体
SUS304 No.4
オプション:ガルバリウム鋼板、カラー鋼板など
  木枠SUS304 No.4 貼(三方枠又は四方枠)
 枠下地 断熱パネル、鉄骨(3.2t以上)、捨枠、ALC、RC造 等
 ダイヤモンドトラックレール スチール(ユニクロメッキ)
 ステイローラー スチールベースに樹脂ローラー
 開閉用スイッチ プルスイッチ(全開全閉)/押釦スイッチ(半開全閉) オプション:手かざしセンサーなど
  両引扉:裏表共半開押釦スイッチ付/手動切替ハンドル
  片引扉:W1500以上は半開押釦スイッチ付/手動切替ハンドル
 安全機構 挟まれ防止センサー/非常用脱出ハンドル
 設計範囲寸法(有効開口・扉厚)
 両引扉 W 最大5000 × H 最大5000まで 扉厚 標準:75mm/125mm
 片引扉 W 最大4000 × H 最大5000まで 扉厚 標準:75mm/125mm
  ※設計範囲以上の寸法も対応しておりますので、お気軽にお問い合わせください
 電動式仕様
 駆動方式 ブレーキモーターによるチェーン駆動方式
 電 源 三相200V
 モーター容量 0.4kw
 ヒーター容量 扉の大きさにより調整致します
 安全装置
 挟まれ防止センサー 人やフォークリフトがドアに挟まれた時に、反転全開して事故を防止するセーフティセンサーです
 手動切替スイッチ 停電や故障の際に、内外から手動にて扉開閉が可能です
 庫内閉じ込め防止機能 庫内で作業中、外から誤って施錠されてしまった際に、庫内から簡単に脱出できるので安心です
 ※設計範囲以上の寸法も対応しておりますので、お気軽にお問い合わせください。
 ※仕様は予告なく変更する場合が有りますので、ご了承ください。
 ※使用方法によっては設計範囲が適用できない場合があります。

マークⅢ型製品カタログ・扉参考図(PDF形式)
主要なパーツも記載してありますので、扉部品が故障・損傷した際のお問い合わせにどうぞご活用ください。
