ジャミライト-V型 スライド式防熱扉

冷蔵・冷凍対応
◎HACCP仕様
◎優れた経済性
◎高い安全性

特徴
ジャミライトVは、現在の弊社の主力防熱扉製品です。冷蔵・冷凍に対応しており、片引扉(手動/電動)と両引扉(手動/電動)のラインナップがございます。

Diamond-Trac System(ダイヤモンドトラックシステム)ジャミライトVに使用されている、ジャミソン独自のダイヤモンドトラックシステムは、ダイヤモンド型断面の樹脂製レールを使用しているため、耐摩耗性が高いという特長があります。そのため従来課題であった、レールと滑車の摩擦によって発生する鉄粉や錆を心配する必要がありません。さらに樹脂レールのおかげで静かな扉の開閉を実現し、完全にエアタイトされ、パッキンを損傷させることはありません。

Soft Start Moter(ソフトスタートモーター): インバーター、及びシーケンサ制御によって、扉の開閉動作が大変静かでスムーズになりました。扉開閉時の音や振動は、従来の扉に比べて大幅に抑制されています。

サーマルリレー機能扉開閉動作不良となった場合、操作盤内のブレーカーをOFFにし、再度ONにすると扉の開閉は正常に復帰します。

チェーンカバーHACCP仕様チェーンカバー搭載。オプションにて駆動モーター部のカバーも可能です。

フロストップ・ヒータージャミソン独自のフロストップ・ヒーターは扉面に取り付けられており、扉の氷結を完全に防ぎ、ダイヤモンドトラックレールシステムにより、パッキンに損傷を与えません。

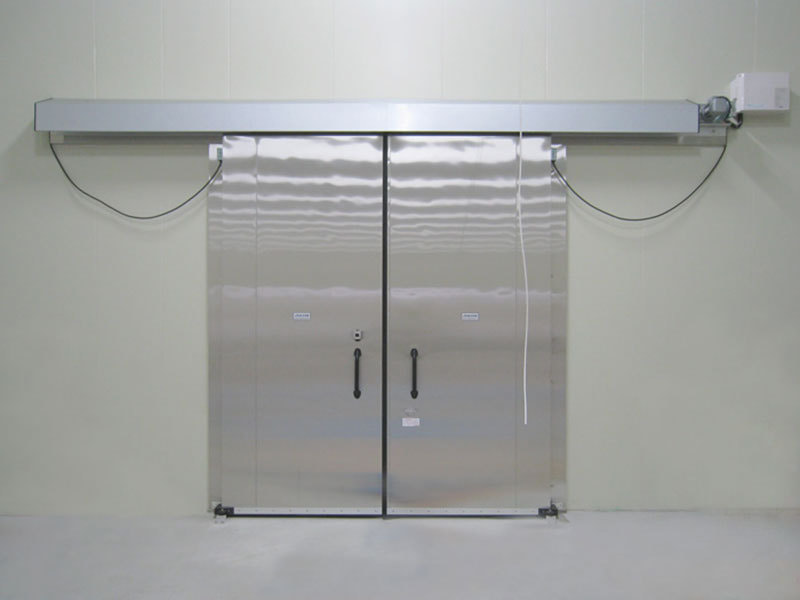

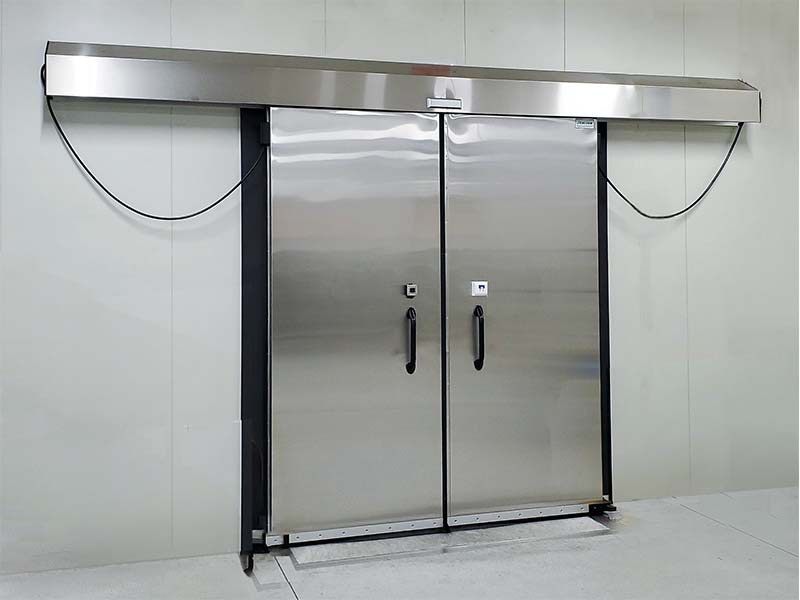

電動両引 (チェーンカバー標準仕様)

電動両引
(標準仕様)

 電動両引 (チェーンカバー SUS/AC仕様)

電動両引
(オプション:チェーンカバー SUS/AC仕様)

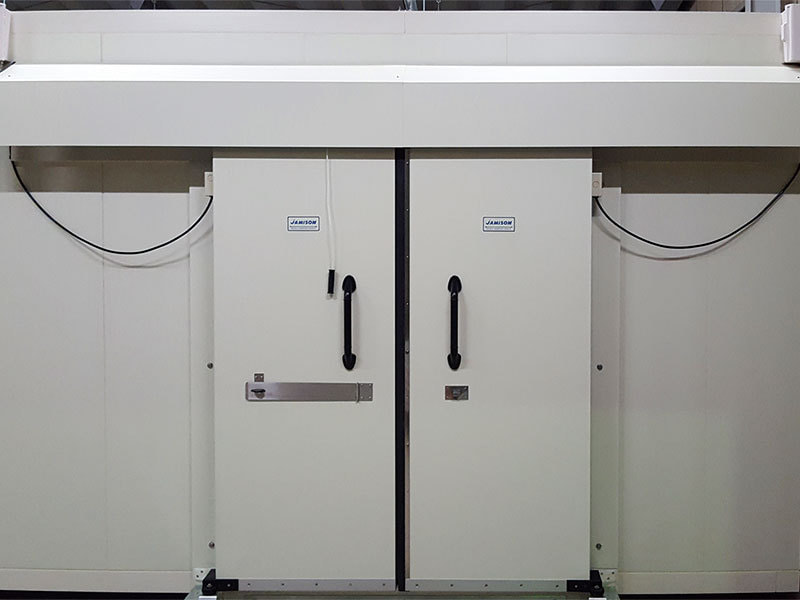

 電動両引 カラー鋼板仕様

電動両引
(オプション:カラー鋼板仕様)

手動両引
(オプション:カラー鋼板仕様)

 電動片引 カラー鋼板仕様

電動片引
(オプション:カラー鋼板仕様)

電動両引 チェーンカバー標準仕様

電動両引
(標準仕様)

 電動両引 チェーンカバー標準仕様

電動両引
(オプション:チェーンカバー特寸仕様)

 電動片引 チェーンカバーSUS仕様

電動片引
(オプション:チェーンカバーSUS仕様)

  手動片引 チェーンカバー標準仕様・サイドカバー付

手動片引(チェーンカバー
標準仕様・サイドカバー付)

ジャミライト-V 標準仕様
 扉本体
SUS304 No4
オプション:ガルバリウム鋼板、カラー鋼板など
 前 枠 合成樹脂材又は木枠SUS貼
 チェーンカバー ガルバリウム鋼板 オプション:SUSなど
HACCP仕様・エアカーテン仕様 対応可能
 ダイヤモンドトラックレール 超硬ポリプロピレン
 ステイローラー SUSベースに樹脂ローラー
 開閉用スイッチ プルスイッチ及び押釦スイッチ
オプション:手かざしセンサー
 設計範囲寸法(有効開口)
 両引扉 W 最大3500 × H 最大3500まで
 片引扉 W 最大3000 × H 最大3500まで
  ※設計範囲以上の寸法も対応しておりますので、お気軽にお問い合わせください
 電動式仕様
 安全機構 挟まれ防止センサー/非常脱出ハンドル/手動切替スイッチ
 駆動方式 ギヤードモーターによるチェーン駆動方式
 電  源 三相200V
 モーター容量 0.2kw
 ヒーター容量 扉の大きさにより調整致します
 安全装置
 挟まれ防止センサー 人やフォークリフトがドアに挟まれた時に、反転全開して事故を防止する、セーフティセンサーです
 手動切替スイッチ 停電や故障の際に、内外から手動にて扉開閉が可能です
 庫内閉じ込め防止機能 庫内で作業中、外から誤って施錠されてしまった際に、庫内から簡単に脱出できるので安心です
 ※設計範囲以上の寸法も対応しておりますので、お気軽にお問い合わせください。
 ※仕様は予告なく変更する場合が有りますので、ご了承ください。

ジャミライト-V扉参考図(PDF形式)
主要なパーツも記載してありますので、扉部品が故障・損傷した際のお問い合わせにどうぞご活用下さい。
