ジャミック・アイ
スライド式防熱扉用自動開閉センサー

重要なお知らせ
ジャミックアイは、2019年2月をもって生産中止致します。

何卒ご理解とご了承の程お願い申し上げます。
●詳しくはこちらをご覧ください > LinkIconジャミックアイ供給停止のお知らせ.pdf

特徴
ジャミック・アイは、冷凍・冷蔵倉庫の電動式防熱扉の自動開閉に最適な製品です。
作業車両に投光器を、天井に受光器を取り付け、センサー作動により非接触で出入りが可能となります。

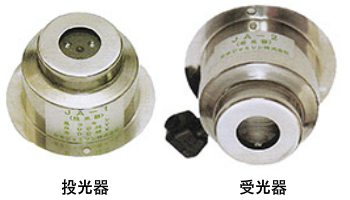

投光器 赤外線パルスを放射する装置で、フォークリフト等の作業車に上向けに取り付けます。
受光器:天井に下向きで取り付ける装置。赤外線を受けると電気信号に変換し、増幅器(アンプ)に伝えます
増幅器(アンプ) :受光器からの信号を増幅してリレーを作動させ、扉を開閉する制御器の働きをします。

仕様
本製品は投光器1個、受光器2個、増幅器(アンプ)1個が1セットです。

結線
同軸ケーブル:3C-2V使用

受光器取付にあたってのご注意
天井から下向きに取り付けます。天井高さが6m以上の場合は、天井から腕木を下げて、その先端に取り付けます。
投光器との距離は4m以上になると作動が不確実になる恐れが有るため、ご注意ください。
冷凍室に取り付ける場合は保温箱に入れて-10℃以上に保ってください。
ボリューム調整は、MAX側にすると検知範囲は広がりますが、ノイズが増えて誤作動の恐れも有りますので注意が必要です。
動作試験の上で、適切な調整位置を見つけてください。


JAMIC-EYEパンフレット(PDF形式)
製品の特徴や取付の説明、配線図も記載しています。どうぞご活用下さい。
